NS322耐蚀合金材质价格

NS322耐蚀合金

　　NS322耐蚀合金实时价格、选材及技术咨询请联系：张经理：电话（微信）13382185616(18年特殊钢行业从业经验,一对一专业解答)

　　NS322是一种抗腐蚀、固溶态的镍钼合金。

　　NS322具有以下特性：

　　●控制铁元素和铬元素在***低含量，阻止β相Ni4Mo的生成。

　　●对还原环境的优异的耐腐蚀性。

　　●***好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。

　　●很好的抗氯离子还原应力腐蚀开裂性（SCC）。

　　●优秀的耐各种有机酸腐蚀的能力

　　NS322牌号和标准：

牌号和标准	材料牌号	技术规范
		化学成分	管材		板材	棒材	带材	丝材	锻件
		化学成分	无缝管	焊接管	板材	棒材	带材	丝材	锻件
德国 DIN VdTÜV	W.Nr.2.461 NiMo28	17744 436	17751	17751	17750 436	17752 436	17750		436
法国 AFNOR	NiMo28
英国 BS
美国 ASTM ASME	UNS N10665		B622 SB622	B619/626 SB619/626	B333 SB333	B335 SB335	B333 SB333
ISO	NiMo28	9722	6207		6208	9723	6208	9724	9725

　　NS322化学成分：

	镍Ni	铬Cr	铁Fe	碳C	锰Mn	硅Si	铜Cu	钼Mo	钴Co	磷P	硫S
***小值	余量	0.4	1.6					26.0
***大值	余量	0.7	2.0	0.01	1.0	0.08	0.5	30.0	1.0	0.02	0.01

　　NS322物理性能：

　　密度：ρ=9.2g/cm3

　　熔化温度范围：1330～1380℃

温度 ℃	比热容 J/Kg K	热导率 W/m K	电阻率 μΩcm	弹性模量 KN/mm2	膨胀系数 10-6/K
0	373		137	218
20	377	11.1	137	217
93
100	389	12.2	138	213	10.3
200	406	13.4	138	208	10.8
204
300	423	14.6	139	203	11.1
316
400	431	16.0	139	197	11.4
427
500	444	17.3	141	191	11.6
538
600	456	18.7	146	184	11.8
649
700				176

　　NS322机械性能：

　　以下是相应规格固溶处理态的NS322性能，其他特殊规格材料的特殊性能取决于特定的应用场合。

产品	尺寸mm	屈服强度 RP0.2 N/mm2	屈服强度 RP1.0 N/mm2	抗拉强度 Rm N/mm2	延伸率A5%	硬度HB
板带材/冷轧	≤5	340	380	755	40	250
板材/热轧	5-65	340	380	755		250
棒材		325	370	745
管材		340	360	755

　　NS322室温下***小机械性能值：

形式	屈服强度RP0.2 N/mm2				屈服强度RP1.0 N/mm2
	100	200	300	400	100	200	300	400
板材、薄板	315	285	270	255	355	325	310	295
管材
棒材、锻件	300	275	255	240	340	315	300	285

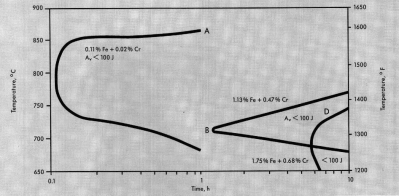

　　NS322时间-温度-敏化曲线：

　　NS322拉伸试验***大允许应力值(ASME UNF-23.3,SB 333)：

温度℃	***大允许应力N/mm2
温度℃	①	①②
38
93
100	190	190
149
200	190	190
204
260
300	188	188
316
371
400	180	180
427
① 公制值取决于插补参数 ② 条件应力值

　　NS322条件应力值：

　　在允许变形量略大的应用中，可以选择相应温度下***高达90%屈服强度值的较大的条件应力值。由于永久性的应变发生，这些应力会导致尺寸的变化，因此建议不要用于法兰和密封连接件。

　　NS322金相结构：

　　NS322为面心立方晶格结构。

　　通过控制铁和铬含量在***小值，降低了加工脆性，阻止了在700-870℃见Ni4Mo相的析出。

　　NS322耐腐蚀性：

　　镍钼合金B-2的碳、硅含量***低，降低了焊接热影响区碳和其它杂质相的析出，因此其焊缝也具有足够的抗腐蚀性。

　　合金B-2在还原性介质中具有很好的抗腐蚀性，如各种温度和浓度的盐酸溶液。在中等浓度的硫酸溶液（或者含有一定量的氯离子）中也具有很好的抗腐蚀性。同时也能用于醋酸和磷酸环境。

　　合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有***好的耐腐蚀性。

　　新开发的Hastelloy B-4与NS322相比，除了具有相同的抗一般腐蚀和晶间腐蚀性能外，进一步提高了抗应力腐蚀开裂的性能，同时抗敏化性也提高了。

　　NS322应用范围：

　　NS322在化学、石化、能源制造和污染控制***域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。若应用于特殊***域，请咨询材料供应商。

　　NS322加工和热处理

　　NS322加热：

　　1. 在热处理之前及热处理过程中应始终保持工件清洁和无污染，这一点非常重要。

　　2. 在加热过程中不能接触硫、磷、铅及其它低熔点金属，否则会损害合金的性能，使NS322变脆。应注意清除诸如标记漆、温度指示漆、彩色蜡笔、粉笔、润滑油、各种液体及油污、燃料等污渍。

　　3. 燃料中的含硫量越低越好，天然气和液化石油气中的硫的总含量应少于0.1%，城市煤气中硫的含量***多不超过0.25g/m3，燃油中硫含量应少于0.5%。

　　4. 炉气必须洁净并以微还原性为宜，应避免炉气在氧化性和还原性之间波动，加热火焰不能直接烧向工件。

　　5. 应尽量快地加热至要求的温度。

　　NS322热加工：

　　1. NS322的热加工温度范围1160℃～900℃，冷却方式为水淬。

　　2. 为保证***佳的防腐性能，热加工后应进行退火。

　　3. 热加工时，工件应直接加入已升温的热处理炉。

　　NS322冷加工：

　　1. 冷加工需在固溶退火态进行。

　　2. NS322的加工硬化率大于奥氏体不锈钢，因此需要对加工设备进行相应调整。在冷加工过程中应有中间退火。

　　3. 若冷轧变形量大于15%，则在使用前需要对工件进行固溶处理。

　　NS322热处理：

　　1. NS322的固溶处理温度范围是1060℃～1080℃。

　　2. 对于厚度大于1.5mm的材料推荐采用冷却方式为水淬或快速空冷以保证***好的耐腐蚀性能。

　　3. 在所有热处理过程中，应注意遵守前述的必须保持工件清洁的事项。

　　NS322去氧化物：

　　1. NS322的表面氧化物、氧化色和焊缝周围的焊渣的附着性比不锈钢强，推荐使用细晶砂带或细晶砂轮进行打磨。

　　2. 酸洗前，用喷砂处理或小心打磨把氧化物打碎。

　　3. 使用HNO3/HF混合酸进行适当的时间和温度酸洗。由于合金对氧化介质的敏感性，合金的重量可能会损失，并且伴随较多的含氮气体生成。

　　NS322机加工：

　　NS322应在退火之后进行机加工，由于材料的加工硬化率较高，因此宜采用比加工低合金标准奥氏体不锈钢低的切削速度和重进刀进行加工，才能切入冷作硬化的表层下面。

　　NS322焊接：

　　NS322能采用钨电***保护气体焊（GTAW/TIG）或者在特定环境下采用气体保护电弧焊（SMAW/MMA）。待焊接的材料应为退火态，去除氧化皮、油污和各种标记印痕，焊缝两边母材的宽约25mm 的区域必须打磨至光亮金属。

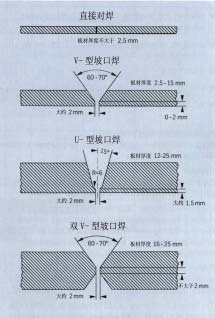

　　NS322的热导率低于钢铁，采用单V-型焊接接口时，角度应为70°，并采用低热量输入，层间温度不超过120℃。

　　氧化色可以在焊缝还热的时候刷除。

　　有些应用中需要焊后热处理来消除残余应力，提高抗应力腐蚀开裂性能。

　　为得到***佳的耐腐蚀性能，推荐采用氩弧焊，即钨电***惰性气体保护焊GTAW。

　　NS322填充金属：

　　通常选用的填充金属：

　　GTAW

　　Nimofer S 6928

　　W.-Nr. 2.4615

　　AWS A5.14 ERNiMo-7

　　BS 2901 NA44

　　SMAW

　　W.-Nr. 2.4616

　　EL-NiMo29

　　AWS A5.11 ENiMo-7

　　用埋弧焊进行堆焊时：

　　焊带

　　Nimofer B 6928

　　W.-Nr. 2.4615

　　UP-NiMo27

　　只有使用这种焊接电***才能避

　　免碳、硅的析出或使析出***少。

　　NS322耐蚀合金实时价格、选材问题及技术咨询请联系：张经理：电话（微信）13382185616(18年特殊钢行业从业经验,一对一专业解答)

　　原材料的品质将决定加工的成品是否可靠，好材料加工的成品才更具竞争力，差的材料虽然便宜，但会令您丢失客户，所造成的损失要远高于成本，东锜模具钢材出货都可提供原厂质保书，出品可溯源。

本文链接地址：http://bxg.tokais.cn/naishihejin/1985.html

原文标题：NS322耐蚀合金

注：本资料所记载的技术信息是说明产品的代表性特点和性能的参考值，对于因误用或不当使用本资料所记载的信息等而造成的损害恕难承担责任，敬请周知。特别是食品、饮用水、医药品、医疗设备、化妆品、健康器械等相关用途的情况，务必请向本公司洽询。

NS322耐蚀合金

NS322是一种抗腐蚀、固溶态的镍钼合金。NS322具有以下特性：●控制铁元素和铬元素在最低含量，阻止β相Ni4Mo的生成。●对还原环境的优异的耐腐蚀性。●极好的抗中等浓度硫酸和许...

NS322耐蚀合金

咨询在线客服
