Inconel600(N06600)合金材质价格

Inconel600(N06600)合金

　　Inconel600(N06600)合金实时价格、选材及技术咨询请联系：张经理：电话（微信）13382185616(18年特殊钢行业从业经验,一对一专业解答)

　　一、Inconel600概述

　　Inconel600是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。

　　1.1 材料牌号 Inconel600（N06600）。

　　1.2 Inconel600相近牌号 Inconel，GH600，GH3600（中国）。

　　1.4 Inconel600化学成分见表1-1。

表1-1 %

C	Cr	Ni+Co	Al	Ti	Fe	Nb+Ta	Mn	Si	P	S	Cu
≤0.15	14.0～17.0	≥72	≤0.35	≤0.50	6.00～10.00	≤1.00	≤1.00	≤0.50	≤0.040	≤0.015	≤0.50

　　2 抚高新1995-13标准规定ω（P）≤0.025%,ω（Nb）≤1.00%。

　　1.5 热处理制度板材：1010～1050℃，3～5min/mm，空冷；带材：1010℃±10℃，空冷；丝材：1065℃±10℃，空冷。棒材、环形件检验试验经1010℃±10℃，空冷固溶处理。

　　1.6 品种规格与供应状态可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。棒材以锻轧状态、表面磨光或车光供应；圆饼和环坯以锻态供应；环件以固溶状态供应；板材经固溶、碱酸洗、矫直和切边后供应；带材经冷轧、固溶、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

　　1.7 熔炼与铸造工艺合金采用下列工艺之一进行熔炼：（1）非真空感应熔炼加电渣重熔；（2）电弧炉熔炼加电渣重熔；（3）真空熔炼。

　　1.8 应用概况与特殊要求该合金在国外有成熟的使用经验，在国内已制成航天发动机零部件，通过试飞试验，在航空上也开始使用。

　　二、Inconel600物理及化学性能

　　2.1 Inconel600热性能

　　2.1.1 熔化温度范围 1370～1430℃。

　　2.1.2 热导率见表2-1。

表2-1

θ/℃	20	100	200	300	400	500	600	700	800	900	1000
λ/（W/（m·℃））	12.85	13.94	15.15	16.62	18.71	20.72	22.40	24.49	27.00	29.51	31.60

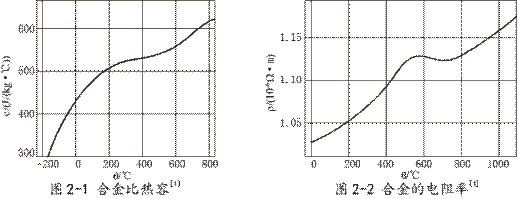

　　2.1.3 比热容见图2-1。

　　2.1.4 线膨胀系数见表2-2。

　　2.2 Inconel600密度 ρ=8.43g/cm3。

　　2.3 Inconel600电性能电阻率见图2-2。表2-2

θ/℃	20～200	20～300	20～400	20～500	20～600	20～700	20～800	20～1000
α/10-6℃-1	12.35	12.75	13.10	13.55	14.50	15.15	15.70	16.20

　　2.4 Inconel600磁性能合金无磁性。

　　2.5 Inconel600化学性能

　　2.5.1 抗氧化性能在空气介质中试验100h的氧化速率见表2-3。

表2-3

θ/℃	800	900	1000
氧化速率/(g/m2·h)	0.01865	0.05724	0.13718

　　三、Inconel600力学性能

　　Inconel600技术标准规定的性能见表3-1。

表3-1

品种	θ/℃	拉伸性能				HBS	弯曲试验
品种	θ/℃	σb/MPa	σP0.2/MPa	δ5/%	φ/%	HBS	弯曲试验
棒材	20	≥585	≥240	≥30	-	134～217	-
圆饼、环坯或环形件	20	≥520	≥205	≥35	-	≥187	-
热轧板	20	≥550	≥240	≥35	≥40	-	-
热轧板	900	≥95	≥45	≥40	≥50	-	-
冷轧板	20	≥550	≥240	≥30	-	-	①
冷轧板	900	≥90	≥40	≥60	-	-	-
冷轧板	20	≥550	≥200	≥30	-	-	测试
带材	20	≥550	≥240	≥30	-	-	①
丝材	20	实测	实测	实测	-	HV≤151	冷顶锻合格

　　① 供应状态板材应进行室温弯曲试验，芯棒直径等于产品厚度乘以表3-2的弯曲系数，弯曲轴线应平行于轧制方向，弯曲180°以后，在放大20倍下检查，不得有裂纹存在。

表3-2

产品厚度/mm	<0.25	0.25～1.30	>1.30～4.00
弯曲系数	双方协议	1	2

　　四、Inconel600组织结构

　　4.1 Inconel600相变温度

　　4.2 Inconel600时间-温度-组织转变曲线

　　4.3 Inconel600合金组织结构合金在1120℃处理2h后，仅有TiN氮化物和Cr7C3型碳化物，在870℃经1500h长期时效后，组织中仍然是Cr7C3和TiN，说明合金的组织是稳定的。

　　五、Inconel600工艺性能与要求

　　5.1 Inconel600成形性能合金具有良好的热加工性能，钢锭锻造加热温度为1110～1140℃；终锻温度不小于950℃，板坯轧制加热温度为1130～1170℃，精轧加热温度为1090～1130℃。成品固溶处理温度为1010～1050℃。

　　5.2 Inconel600焊接性能合金焊接性能良好，可用电弧焊、氩弧焊、电阻焊和钎焊等各种方法连接，大型或复杂的焊接结构件在熔焊后应在870℃退火1h，以消除焊接应力。

　　5.3 Inconel600零件热处理工艺零件的热处理工艺应按相应的材料标准的热处理制度进行。薄板和带材零件的退火处理应在保护气氛中进行

　　Inconel600(N06600)合金实时价格、选材问题及技术咨询请联系：张经理：电话（微信）13382185616(18年特殊钢行业从业经验,一对一专业解答)

　　原材料的品质将决定加工的成品是否可靠，好材料加工的成品才更具竞争力，差的材料虽然便宜，但会令您丢失客户，所造成的损失要远高于成本，东锜模具钢材出货都可提供原厂质保书，出品可溯源。

本文链接地址：http://bxg.tokais.cn/Inconel/2016.html

原文标题：Inconel600(N06600)合金

注：本资料所记载的技术信息是说明产品的代表性特点和性能的参考值，对于因误用或不当使用本资料所记载的信息等而造成的损害恕难承担责任，敬请周知。特别是食品、饮用水、医药品、医疗设备、化妆品、健康器械等相关用途的情况，务必请向本公司洽询。

Inconel600(N06600)合金

美国牌号：Inconel/Inconel600(N06600)中国牌号：GH600/GH3600一、Inconel600概述Inconel600是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性...

Inconel600(N06600)合金

咨询在线客服
